NCJ-75
Zhejiang ChenDiao Machinery
Все товары бренда

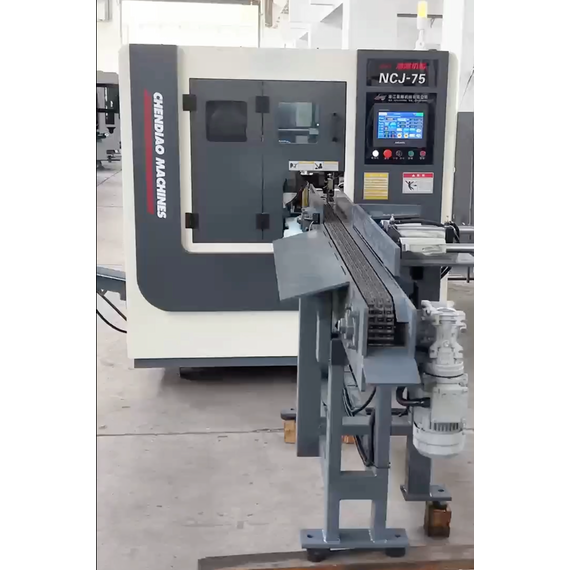

Полностью автоматическая высокоскоростная дисковая пила по металлу NCJ-75 является серийным станком. В её состав входят следующие основные узлы:
- станина;
- силовой узел (редуктор с пильным шпинделем);
- механизм подачи резания;
- зажимное устройство;
- устройство автоматической подачи заготовки (ОПЦИЯ);
- приёмный стол (ОПЦИЯ);
- механизм отделения прутка (ОПЦИЯ);
- устройство разделения заготовок (ОПЦИЯ);
- гидравлическая система;
- электрическая система;
- система туманообразного охлаждения;
- автоматическая система смазки;
- шнековый транспортёр стружки;
- устройство очистки пильного диска.
| Твёрдосплавный пильный диск | Диапазон реза (круглый / квадратный прокат) | Максимальная длина подачи заготовки | Точность подачи по ШВП | Отклонение перпендикулярности среза к оси заготовки | Способ зажима | Частота вращения пильного диска | Мощность главного двигателя | Давление в гидросистеме | Привод подачи заготовки | Привод подачи резания | Система охлаждения и смазки | Объём гидравлического бака | Двигатель гидронасоса | Требования к сжатому воздуху | Способ удаления стружки | Габаритные размеры (Д×Ш×В) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ∅ 285 × 2.0 × 32 × 1.7 мм | круг ∅20–∅75, квадрат 20–55 | 800 мм | ±0.05 мм | ≤0.2/100 мм | горизонтальный + вертикальны | 30–160 (частотное регулирование) об/мин | 7.5 / 4P кВт | 6 МПа | 1.7 (серводвигатель + ШВП) кВт | 2.6 (серводвигатель + ШВП) кВт | туманообразное охлаждение (маслянный туман) | 120 л | 3.7 кВт | 4-6 бар | автоматический шнековый транспортёр | 6500 × 2100 × 1700 (с приёмным столом) мм |
Твёрдосплавный пильный диск
∅ 285 × 2.0 × 32 × 1.7 мм
Диапазон реза (круглый / квадратный прокат)
круг ∅20–∅75, квадрат 20–55
Максимальная длина подачи заготовки
800 мм
Точность подачи по ШВП
±0.05 мм
Отклонение перпендикулярности среза к оси заготовки
≤0.2/100 мм
Способ зажима
горизонтальный + вертикальны
Частота вращения пильного диска
30–160 (частотное регулирование) об/мин
Мощность главного двигателя
7.5 / 4P кВт
Давление в гидросистеме
6 МПа
Привод подачи заготовки
1.7 (серводвигатель + ШВП) кВт
Привод подачи резания
2.6 (серводвигатель + ШВП) кВт
Система охлаждения и смазки
туманообразное охлаждение (маслянный туман)
Объём гидравлического бака
120 л
Двигатель гидронасоса
3.7 кВт
Требования к сжатому воздуху
4-6 бар
Способ удаления стружки
автоматический шнековый транспортёр
Габаритные размеры (Д×Ш×В)
6500 × 2100 × 1700 (с приёмным столом) мм
